代码与复现资源

• 完整代码：09-vision-grpo
• 快速启动：start.md
• 数据集：hz2475/geoQA
• GRPO 来源：DeepSeekMath
• PyTRIO 文档：docs.pytrio.com

这是“接下来我将复现 10 篇强化学习算法”系列的第九篇。

前八篇里的 prompt 都以文本为主。这次我想把整条 RL 链路推进到多模态：模型先看一张几何图，再读取题目和四个选项，同一道题并发生成一组回答，最后靠可验证的选项奖励完成在线更新。

这套实验最初在单独的实验目录里完成，现在整理成了 agentic-rl-lab 的独立章节。数据下载、训练、单模型评测和结果绘图都拆成了单独脚本，读代码时可以沿着一条很清楚的链路往下走。

先看最终结果。在固定的 100 条 GeoQA test 样本上，Qwen3.5-4B 经过 100 steps 的 Vision GRPO 后：

模型	Accuracy	Format rate
Base	71.0%	75.0%
GRPO step 100	87.0%	91.0%
提升	+16.0 pp	+16.0 pp

这里的结果边界很明确：测试集是脚本从原始 GeoQA test 中固定抽取的 100 条，不能直接当作完整 759 条 test 的 benchmark 结果。仓库保留了评测方法和汇总图，没有提交逐样本 JSON 与远端 checkpoint。

0. 这次到底训练了什么？

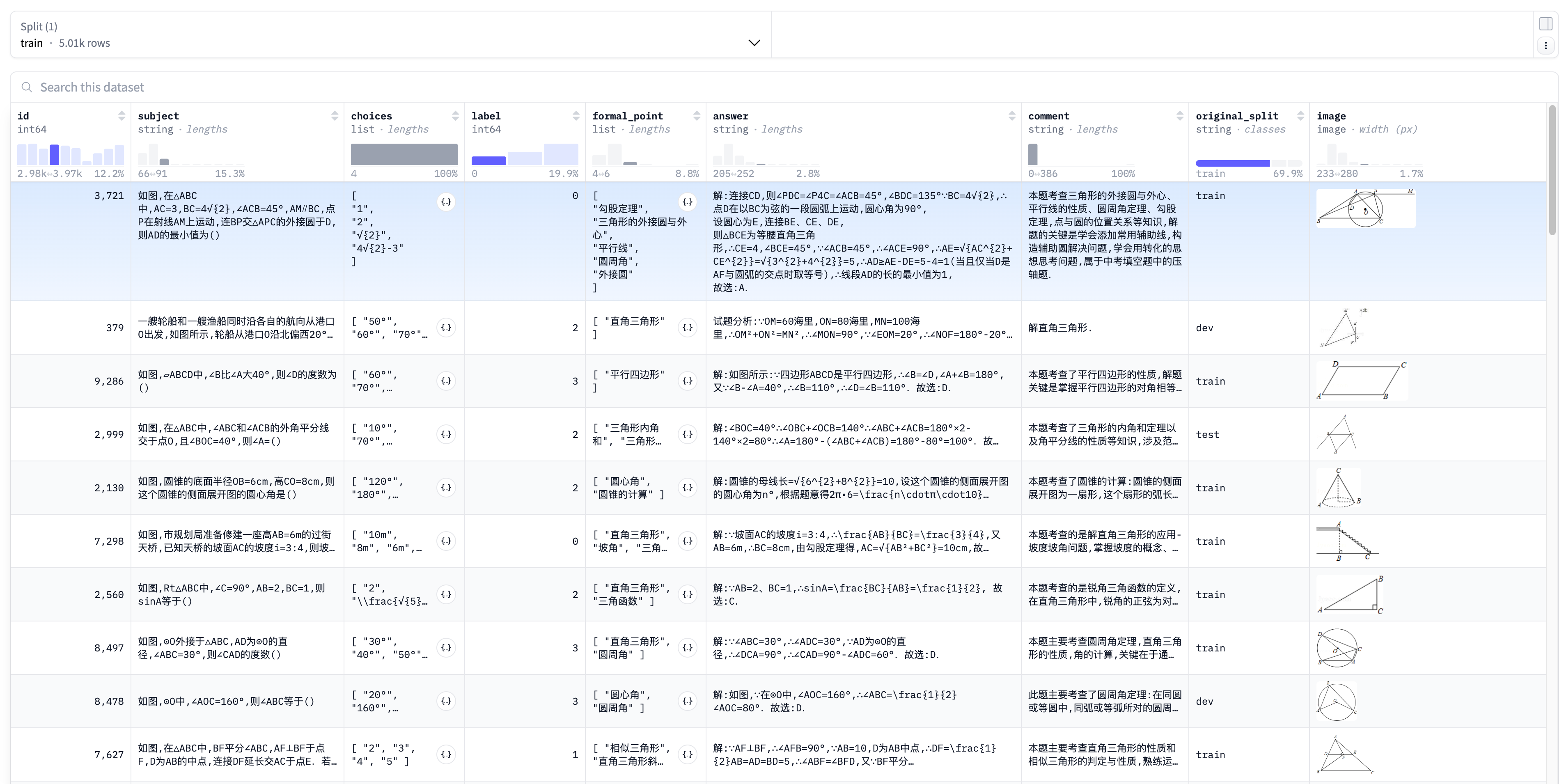

GeoQA 是一个中文几何问答数据集。每条样本都包含几何图片、题目、四个候选项、正确选项标签，以及数据集自带的解析等字段。

源数据共有 5,010 条：

原始 split	数量	本章用途
train	3,503	全部用于训练
test	759	固定抽取 100 条用于评测
dev	748	本次实验不使用

download-dataset.py 会保留完整 train，并对原始 test 使用 seed=42 打乱，取最后 100 条写入 datasets/test.parquet。训练和评测读取两个独立文件：

09-vision-grpo/datasets/
├── train.parquet
└── test.parquet

模型看到的输入只有图片、题目和选项。训练 reward 使用 label 生成正确选项，answer 中的原始解析不会作为监督文本送给模型。

本章使用的核心配置如下：

项目	配置
Base 模型	Qwen/Qwen3.5-4B
训练方式	LoRA，rank 32
优化方法	group-relative advantage + importance_sampling
正式训练	100 steps
每 step 题目数	8
每题 rollout 数	8
最大生成长度	1,024 tokens
学习率	4e-5
图文模板	enable_thinking=False

1. 一张图片怎样进入 PyTRIO？

这部分是 Vision GRPO 和纯文本 GRPO 差异最大的地方。

训练脚本先使用模型自己的 chat template 格式化消息。消息里同时放入文本与图片占位符：

messages = [
    {
        "role": "user",
        "content": [
            {"type": "text", "text": format_question(subject, choices)},
            {"type": "image", "image": "geoqa"},
        ],
    }
]

模板渲染时显式传入 enable_thinking=False。这会关闭模型模板自带的 thinking 模式，prompt 仍然要求模型先做简短推理，再把最终选项写成 \boxed{A} 到 \boxed{D}。

渲染后的 prompt 会沿 <|image_pad|> 拆成三个 chunk：

EncodedTextChunk
        +
ImageChunk
        +
EncodedTextChunk

GeoQA 图片在送入服务前还会经过两步处理：

1. 把 RGBA 图片合成到白色背景并转成 RGB，避免透明区域变黑；
2. 使用模型的 image processor 计算视觉 patch 数，再写入 ImageChunk.expected_tokens。

最终得到的 ModelInput 同时包含真实图片字节与本地可计算的序列长度。采样完成后，代码会检查：

response.input_tokens == len(prompt)

一旦本地视觉 token 估计与远端结果不一致，训练会立即报错。这个检查很重要，因为后面的 target_tokens、old logprobs 和 advantages 都依赖同一个位置坐标系。

2. Vision GRPO 的训练闭环

整条数据流可以压缩成下面这条线：

GeoQA 图文题目
    ↓
当前 LoRA 权重生成 sampler
    ↓
同题并发采样 8 条 completion
    ↓
解析最后一个 \boxed{A-D}
    ↓
规则 reward：正确为 1，其余为 0
    ↓
组内计算 relative advantage
    ↓
构造多模态 Datum 并更新 LoRA

2.1 同一道题采样一组回答

设一组共有 G 条 completion。第 i 条回答的 reward 为：

$$r_i=\{\begin{array}{ll}1,& \text{最后一个 boxed 选项与标签一致}\\ 0,& \text{其他情况}\end{array}$$

这里会解析回答中的最后一个 \boxed{}。这样可以容忍推理正文里出现临时候选项，同时要求模型在结尾给出明确答案。没有可解析 boxed 选项的回答也会得到 0 分。

2.2 只在同题内部比较

每条回答的 advantage 为：

$$A_i=r_i-\frac{1}{G}\sum _{j=1}^G{r}_j$$

假设同一道题的 8 条回答里有 6 条正确、2 条错误：

• 正确回答的 advantage 为 1 - 0.75 = 0.25；
• 错误回答的 advantage 为 0 - 0.75 = -0.75。

模型会提高正确轨迹的相对概率，并压低错误轨迹的相对概率。

如果一组回答全部正确或全部错误，所有 advantage 都等于 0。代码会把这种题记为 degenerate group，并跳过该组，避免把没有相对训练信号的 completion 送入 backward。

2.3 图文 prompt 只提供上下文

importance_sampling 所需字段必须与 model_input 严格对齐：

字段	prompt / image 区间	completion 区间
model_input	完整图文 chunks	completion[:-1]
target_tokens	0 占位	完整 completion tokens
logprobs	0.0 占位	rollout 时返回的 old logprobs
advantages	0.0 占位	当前 completion 的组相对 advantage

prompt 文本和图片负责提供上下文，策略梯度只作用于模型生成的 completion token。old logprobs 必须来自当前 step 采样时的 sampler，模型更新后重新计算的 logprob 不能替代它。

对应的核心代码很短：

model_input = trio.ModelInput(
    chunks=[
        *group.prompt_chunks,
        trio.types.EncodedTextChunk(tokens=sample.tokens[:-1]),
    ]
)

datum = trio.Datum(
    model_input=model_input,
    loss_fn_inputs={
        "target_tokens": np.asarray(
            [0] * observation_length + sample.tokens,
            dtype=np.int64,
        ),
        "logprobs": np.asarray(
            [0.0] * observation_length + sample.logprobs,
            dtype=np.float32,
        ),
        "advantages": np.asarray(
            [0.0] * observation_length
            + [sample.advantage] * len(sample.tokens),
            dtype=np.float32,
        ),
    },
)

3. 如何启动训练？

所有命令都从仓库根目录运行。项目要求 Python 3.13 及以上，并锁定 pytrio==0.2.7。

3.1 安装与登录

uv sync
trio login
swanlab login

3.2 下载 GeoQA

uv run python 09-vision-grpo/download-dataset.py

默认输出 3,503 条训练数据和固定 100 条测试数据。严格复现实验时，可以通过 --revision 指定同一个 Hugging Face 数据集 revision，避免未来 main 更新带来漂移。

3.3 先跑 1 step

这个命令会调用远端采样与训练服务并产生费用。建议先用一个很小的 batch 检查图像、token 对齐、reward 和异步 API：

uv run python 09-vision-grpo/train.py \
  --steps 1 \
  --batch-size 1 \
  --group-size 4 \
  --max-tokens 256 \
  --save-every 0 \
  --no-save-weights \
  --show-samples \
  --swanlab-mode disabled

单题的 4 条回答可能刚好全部同分，此时脚本会正常完成 rollout，但该 step 没有 backward。需要验证完整更新链路时，可以适当增加 batch-size 或 group-size。

3.4 复现 100-step 配置

uv run python 09-vision-grpo/train.py \
  --base-model Qwen/Qwen3.5-4B \
  --lora-rank 32 \
  --steps 100 \
  --batch-size 8 \
  --group-size 8 \
  --max-tokens 1024 \
  --temperature 1.0 \
  --top-p 1.0 \
  --learning-rate 4e-5 \
  --save-every 25 \
  --swanlab-mode online

每次保存会打印两种路径：

Sampler 权重：trio://.../sampler_weights/...-sampler
State 权重：trio://.../training_state/...-state

sampler_weights 用于推理和评测，training_state 用于恢复训练。

更紧凑的命令清单见 快速启动文档。

4. 训练时应该看哪些指标？

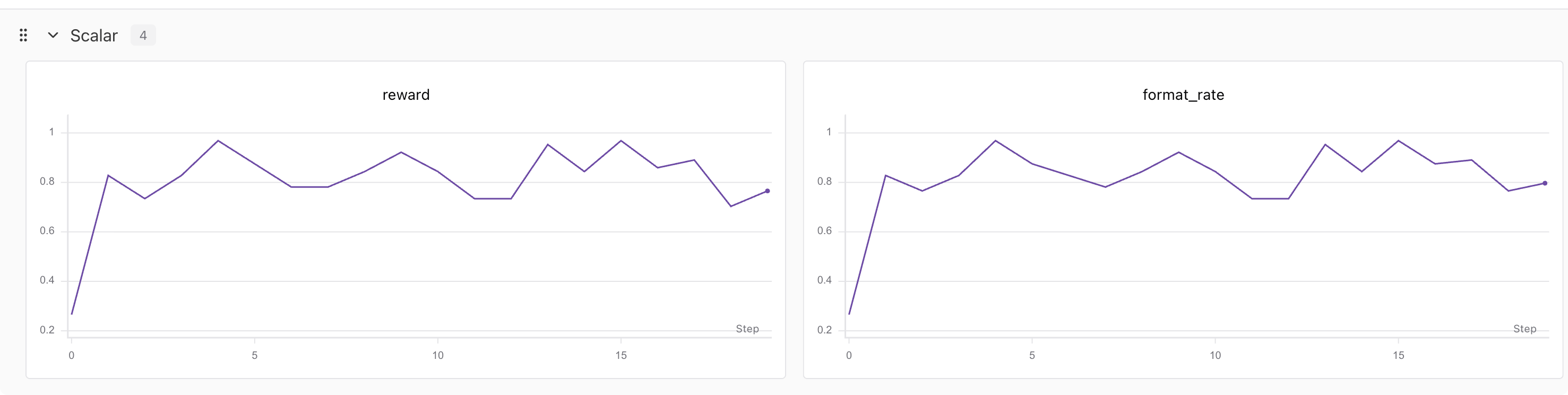

下面是一次 20-step 小规模试跑的 SwanLab 曲线。

脚本默认记录：

指标	含义
reward	当前 batch 内每道题的平均规则奖励
format_rate	能解析出 \boxed{A-D} 的 completion 比例
degenerate_fraction	同题所有 reward 相同、没有相对信号的题目比例
train_datums	实际进入训练的 completion 数
rollout/completion_tokens_mean	当前 batch 的平均生成长度
trainer/*	PyTRIO 服务端返回的训练指标

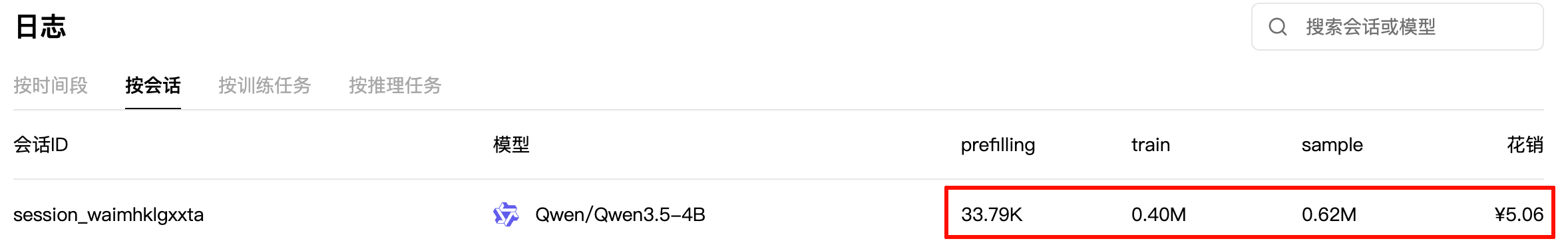

同一次 20-step 会话记录了 33.79K prefill tokens、0.40M train tokens 和 0.62M sample tokens，当时页面显示花销为 ¥5.06。

这张截图只对应当次会话。100-step 正式实验的成本不能用 ¥5.06 直接倍乘得到；模型输出长度、退化组比例、batch 配置和服务价格都会影响最终消耗。

在线 batch 的 reward 曲线也会受到题目难度影响。最终结论仍然要来自固定测试集。

5. 如何评测 Base 与 checkpoint？

eval.py 一次只创建一个 sampler。不传 --model-path 时评测 Base，传入 sampler weights 路径时评测该 checkpoint。

评测 Base：

uv run python 09-vision-grpo/eval.py \
  --output 09-vision-grpo/eval-results-base.json

评测训练后的 checkpoint：

uv run python 09-vision-grpo/eval.py \
  --model-path 'trio://RUN_ID/sampler_weights/WEIGHTS_NAME' \
  --output 09-vision-grpo/eval-results-step-100.json

两次评测都使用同一份 datasets/test.parquet，默认配置为：

项目	配置
测试数量	100
seed	42
temperature	0.0
max tokens	1,024
并发方式	同一个 sampler 上并发 sample_async()

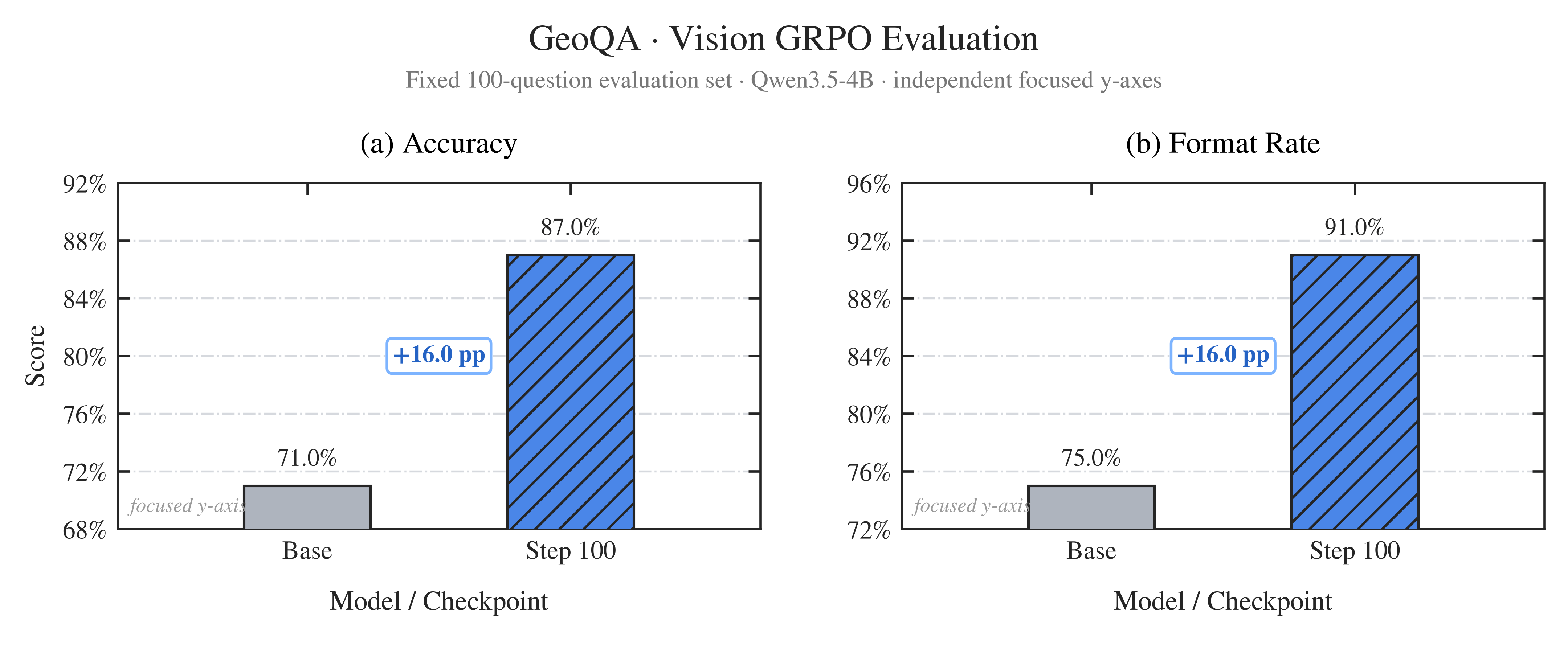

评测结果如下：

模型	Accuracy	Format rate	采样速度	总耗时
Base	71.0%	75.0%	2.20 sample/s	48.65s
GRPO step 100	87.0%	91.0%	2.35 sample/s	49.45s

表中的速度与耗时依赖当时的服务环境，只用于记录这次实验。Accuracy 和 Format rate 的变化更值得关注。

结果里最有意思的一点

Base 的 75 条格式正确回答里有 71 条答对，条件准确率为 71 / 75 = 94.7%。step 100 的 91 条格式正确回答里有 87 条答对，条件准确率为 87 / 91 = 95.6%。

这次 +16 个百分点的总体准确率提升，主要来自模型更稳定地完成最终 boxed 答案。已经成功输出 boxed 选项的样本，正确率只提高了 0.9 个百分点。

训练后仍有 9 条回答无法解析。这 9 条都生成到了 1,024-token 上限，并在推理过程中被截断。其余 91 条格式正确回答的平均输出长度为 278.8 tokens。继续训练时需要同时观察 reward、format rate 和 completion length，避免模型把越来越长的推理当成完成任务的捷径。

重新生成本文的对比图：

uv run python 09-vision-grpo/analysis.py

analysis.py 使用本文记录的 Base 与 step-100 汇总值绘图，不会读取新生成的评测 JSON。完成新实验后，请先更新脚本中的 BASE_RESULTS 与 GRPO_RESULTS。

6. 关键实现边界

• enable_thinking=False 关闭 chat template 自带的 thinking 模式，prompt 仍然要求简短逻辑推理。
• reward 只检查最终选项是否与 label 一致，不评价中间推理是否正确。
• 无法解析 boxed 选项的回答得到 0 分，因此结果同时包含答题能力和格式遵循能力。
• 图片的 expected_tokens 必须与远端视觉 token 计数一致。
• prompt 和图片位置的 target、old logprob 与 advantage 都填 0。
• 同组 reward 全相同时，本组没有相对优势信号，代码会跳过更新。
• sample_async() 一次 await 直接返回采样结果；forward_backward_async() 和 optim_step_async() 返回的远端 future 还要继续 await。
• 本章报告的是一个固定 100 题子集上的单次 Base-versus-checkpoint 对比，尚未覆盖完整 test、多个 seed 或其他视觉模型。
• 数据文件、SwanLab 本地日志、评测 JSON 和 Python 缓存都属于运行产物，不进入 Git。

7. 文件结构

09-vision-grpo/
├── download-dataset.py   # 下载 GeoQA，生成 train/test parquet
├── train.py              # 多模态 group rollout 与 GRPO 更新
├── eval.py               # 异步评测一个 Base 或 checkpoint
├── analysis.py           # 生成本文的固定结果对比图
├── start.md              # 从零开始的命令清单
├── readme.md             # 原理、实验结果与边界
└── images/               # 数据、训练、消费与评测图片

如果你只想快速跑通一次，直接从 start.md 开始；如果要改数据集或视觉模型，建议先看 train.py 里的 encode_image()、build_prompt_chunks() 和 build_grpo_datum()。
